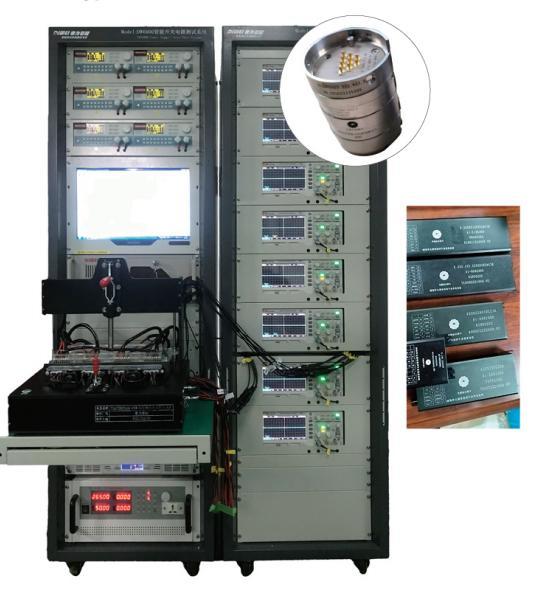

电源转换器模块测试系统DW6000-Converter

所属分类:

移动电源测试系统

产品附件:


产品描述

电源转换器模块测试系统DW6000-Converter



1、可以测试单路、双路、三路及多路产品 Meet the test of single, two, three and multi-channel products

DC-DC 输入电压测试范围 0-60V, 1.8KWDC-DCinputvoltagetestrange0-60V,1.8kw

AC-DC 输入电压测试范围 0-300Vac,2KVA AC-DCinputvoltagetestrange0-300Vac,2KVA

DC负载选用6个150W(150V/150W/15A), 2个300W.满足高电压大功率输出(500V/15A/300W)

DCIoadselecled6pcs.150W(150V/150W/15A).2pcs,300W,tomeetthehigh-voltagehigh-poweroutput(500V/15A/300W) 可满足同时测试4台单路产品、4台双路、2台三路以及2台四路及以上产品,最多到测试一台8路产品

AtthesametimeTest4pcsproductssingleoutput,4pcsproductsof4output,2pcsproductsof3outputand2pcsproductof4outputandaboveproducts,atmosttotesta8-wayproduct

2.输入测试内容:Input test items

1、 输入电压 InputVoltage

2、 输入电流 InputCurrent

3、 功率因素InputPF

4、 交流输入电压范围 0-300V,可程控,2KVAACInputVoltagerange0-300V,2KVA

5、 直流输入电压范围 0-60V,可程控,1.8KWDClnputVoltagerange0-60V,1.8KW

6、 输入功耗 (待机电流) Inputstandbycurrent

7、 最低启动电压 Minimumstartingvoltage

8、 最低工作电压 Minimumoperatingvoltage

9、 输出启动过冲电压 Oulputslartingovershootvollage

10、谐波测试THDtest

3、输岀测试内容:Output Test items

1、 时序(开机时间,关机时间,上升时间,下降时间) Timing(startuptlme,shutclowntime,uptime,downtime)

2、 过流故障切断延迟再启动 Overcurrentfaultcut-offdelayrestarts

3、 输出电压 0utputVoltage

4、 输岀电流 0utputCurrent

5、 输入输岀效率测试 EfficencyTest

6、 禁止功能 DisabJefunction

7、 短路测试ShortTest

8、 负载模式 CC/CV/CP/CR/LEDLoadModel

9、 过流保护 OverCurrentTest

10、 输出电压纹波 OutputRippletest

13、 电压调整率 OutputVoltageRegulationTest

14、 电流调整率 OutputCurwntRegulationTest

15、 交叉调整率CrossRegulatlonTest

4.测试系统:Software function

1、 软件报表包括 EXCEL.TXT,XML.dat 格式等 reportsincludingExcel,TXT.XML,DATformat

2、 可与 MES 系统对接 ItcanbedockedwithMESsystem

3、 支持导出 CPK 报表 ExportofCPKreportslssupported

4、 支持扫描条码功能 Supportthefunctionofbarcodescanning

5、 中英文双语操作 BilingualoperationinChineseandEnglish
